Raccorder une installation photovoltaïque en autoconsommation, le guide pratique pour ne rien laisser au hasard avec ce tutoriel consuel photovoltaïque en vidéo.
Nous avons récemment fait le point sur les conséquences de la nouvelle version de la norme NF C 15-100 pour les installations de production d’électricité, ainsi que sur les évolutions des démarches à effectuer via www.monespaceconsuel.com.
Depuis le 1er septembre 2025, la mention de la version exacte de la norme appliquée est devenue obligatoire pour l’ensemble des Attestations de Conformité, y compris celles concernant les installations photovoltaïques. Afin de vous simplifier la tâche, le site du consuel a développé un tutoriel consuel photovoltaïque vidèo dédié, conçu pour vous aider à identifier rapidement votre configuration et à sécuriser la saisie de votre dossier, sans erreur.
Un accompagnement clair, pas à pas
- Sélectionner la bonne référence normative : indiquez précisément la version de la NF C 15-100 utilisée (édition 2002 et ses amendements A1 à A5, ou édition 2024).
- Déterminer votre typologie de raccordement : chaque situation est expliquée de manière pédagogique afin d’identifier facilement si votre installation correspond aux cas 1, 2, 3 ou 4.
- Préparer correctement votre demande de visa : vous êtes guidé sur les documents à compléter et les pièces à joindre avant la transmission de votre Attestation de Conformité.
Les points à ne pas négliger
Pour limiter les retours et les demandes de compléments liés à des erreurs déclaratives, le tutoriel met en lumière deux situations particulièrement sensibles :
Le cas n°4 : cette configuration impose la constitution d’un dossier technique SC 144E, incluant un schéma détaillé du raccordement et la partie 2 du dossier dûment complétée.
Le raccordement sur tableau divisionnaire : dans ce cas précis, il est indispensable de se référer aux annexes des dossiers techniques, qui détaillent les montages autorisés et les exigences à respecter.
Ce support a été pensé pour sécuriser vos démarches dès la première soumission et vous faire gagner un temps précieux. En clarifiant les exigences réglementaires et les cas de raccordement les plus courants, ce tutoriel vous permet d’anticiper les attentes du CONSUEL et de réduire significativement les risques de refus ou de demandes de compléments, souvent sources de délais supplémentaires sur vos chantiers.
Tutoriel consuel photovoltaïque en vidéo
Source consuel.com
Protection de découplage des onduleurs au 30 juin 2026
Assurer la sécurité, la fiabilité et la continuité d’exploitation
Le système de découplage constitue un élément primordial au sein des infrastructures de production électrique. Lorsqu’une défaillance survient, ce mécanisme permet la déconnexion instantanée entre les installations de production et le Réseau Public de Distribution (RPD), prévenant ainsi toute perturbation ou contamination du réseau électrique. Cette fonction s’avère cruciale pour préserver la continuité d’exploitation et sécuriser l’approvisionnement énergétique.
Dans cette optique, l’évolution normative récente a renforcé les critères techniques imposés aux générateurs connectés au réseau.

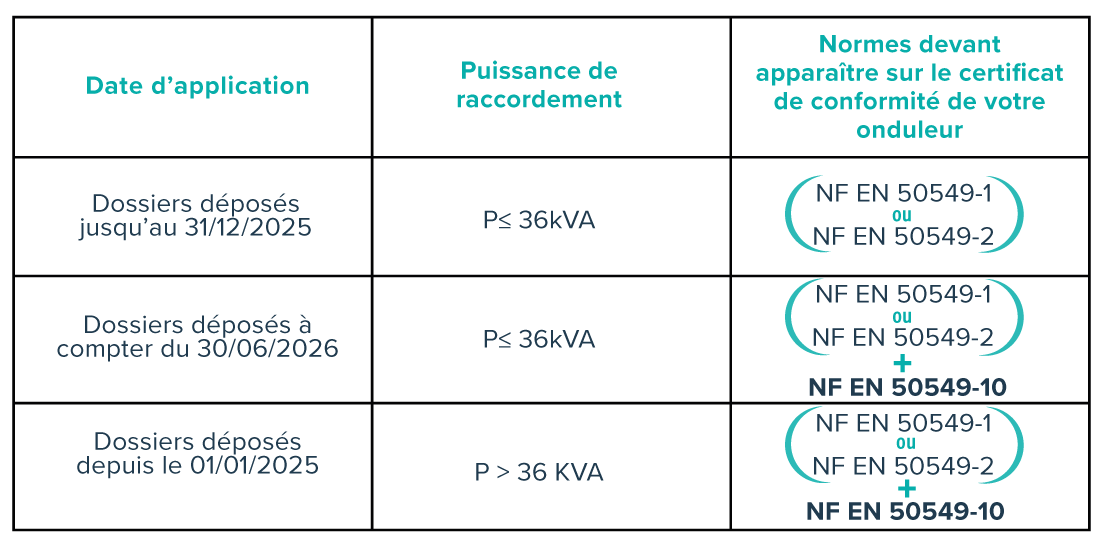

Le standard NF EN 50549-10 établit les spécifications techniques relatives aux tests des installations de production. Cette norme encadre particulièrement l’analyse des propriétés électriques, avec une attention spécifique portée à la performance de découplage par rapport au Réseau Public de Distribution (RPD). Ce référentiel normatif permet au gestionnaire de réseau d’optimiser le contrôle de la fiabilité et de la sécurité opérationnelle des générateurs connectés, renforçant ainsi la résilience et la sûreté d’ensemble de l’infrastructure électrique.
